شبه منحرف نظام التسقيف الشمسي

نظام تسقيف شبه منحرف مصمم بمرونة كبيرة لكل من نظام الطاقة الشمسية للسكن التجاري والسكني. تصميم السكك الحديدية على براءة اختراع ومبتكرة ، والمكونات القياسية ، المشبك قبل تجميعها للغاية ، كل ما سبق يجعل التثبيت بسيط. توفير وقتك وتكلفة التثبيت.
  • رقم الصنف.:

    HQ-TR01
  • دفع:

    T/T
  • أصل المنتج:

    Xiamen,China
  • ميناء الشحن:

    Xiamen
  • المهلة:

    7-10 days
  • Brand:

    HQ Mount
  • Model No.:

    HQ-R-TIN
  • Certification:

    ISO,SGS
  • Material:

    AL6005-T5
التحقيق الآن
تفاصيل المنتج

موقع التركيب : سقف معدني ضار

ارتفاع المبنى : ما يصل إلى 20m

أقصى سرعة الرياح : 60 م / ث

حمولة الثلوج : يصل إلى 1.4kn / m2

المعايير : jis c8955: 2011 as / nzs 1170

مواد : sus304 & amp؛ آل 6005-T5

اللون : طبيعي >> صفة

المضادة للتآكل : بأكسيد

ضمان : ضمان 12 سنة

duratiom : أكثر من 20 سنة

قائمة المكونات


Trapezoidal solar Roofing System

نظرة عامة على مكونات النظام

1. جملة المشبك
2. نهاية المشبك
3. السكك الحديدية
4. موصل

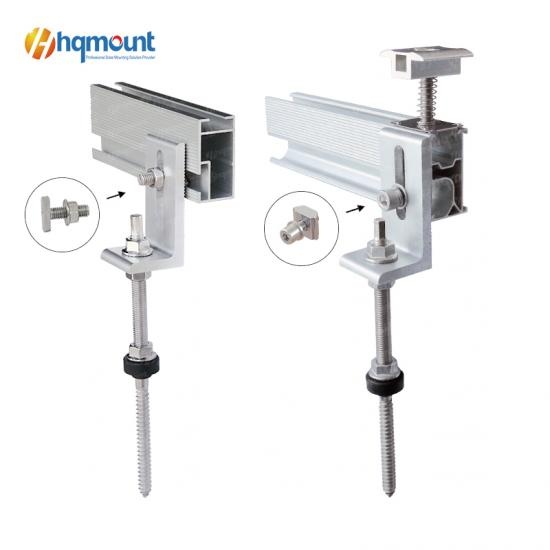

5. هوك
Trapezoidal solar Roofing System

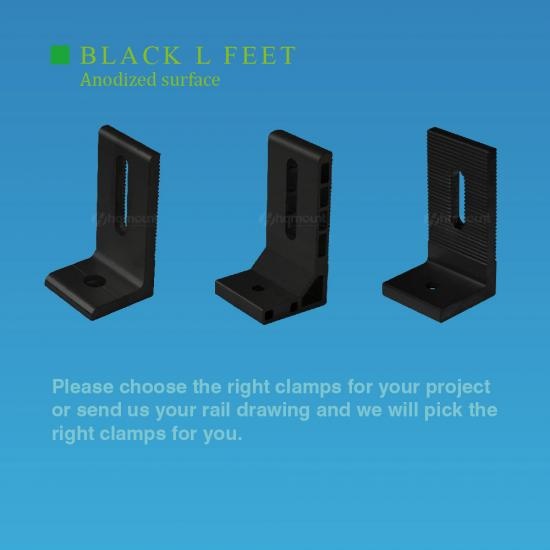

ل قدم التثبيت


- يجب ألا يقل طول الحافة العلوية للسقف شبه المنحرف عن 20 مم.
- يُقترح إصلاح الألواح الشمسية ذات الطول الكلي للوحة بين حافة النهاية
والسكك الحديدية.
- الفجوة بين اثنين من الألواح الشمسية من الناحية المثالية 17 ملم في اتجاه العرض.
Trapezoidal solar Roofing System

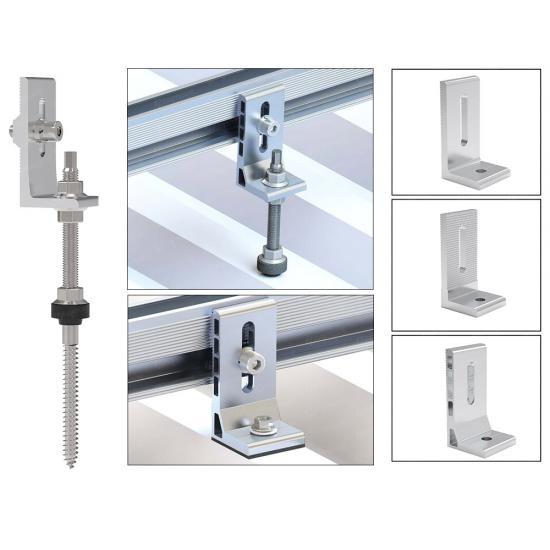

إصلاح السكك الحديدية إلى أقدام ل

Trapezoidal solar Roofing System

ا. قم بتوصيل الترباس من خلال أخدود من القدمين.

ب. نعلق الترباس في أخدود السكك الحديدية ، تدوير الترباس لإشراك الأخدود.

ج. ربط الترباس لإصلاح السكك الحديدية ، تأكد من علامة في الجزء السفلي من الترباس هو العمودي إلى الأخدود.



تركيب اثنين من القضبان مع موصل Trapezoidal solar Roofing System


ج onnect اثنين من القضبان معا ، حرك الرابط على الجانب الخلفي من القضبان قبل تجميعها في منتصف الطريق إلى الجانب ، ثم ربط مع أربع قطع من المسمار التنصت بحزم .
