القصدير سقف مسطح جبل لتركيب سقف قابل للتعديل الشمسية

سقف مسطح الشمسية تركيب

hq جبل سقف مسطح تصاعد صمم لتلبية حاجة زوايا الميل القابلة للتعديل.

تجعل زوايا الإمالة القابلة للتعديل نظامًا للحصول على أفضل كفاءة.

ميزات سقف جبل القصدير الشمسية:

1. سقف جبل نظام مرن

2. وفورات كبيرة.

3. وحدة التوافق عالية

4. انخفاض وتنافسية الأسعار.

5. قوة عالية و مقاومة الصدأ.

تفاصيل المنتجات

ا ف ب الثني	سقف مسطح	الكهروضوئية moudle	مؤطر
نسق	المشهد اند صورة	ارتفاع المبنى	ما يصل إلى 20m
زاوية البلاط	ثابت ، 10-60 درجة	سرعة الرياح	ما يصل إلى 88 م / ث (316.8 كم / س 19.9 ميل في الساعة)
مواد	بأكسيد الألومنيوم 6005t6 ، الفولاذ المقاوم للصدأ 304،410	اساسي	كما / nzs1170.2: 2011، jis c 8955: 2011

أدوات

تعليمات التثبيت

وفقًا لملاك التثبيت العملي ، حدد موقع كل قوس أساسي ، البعد s.

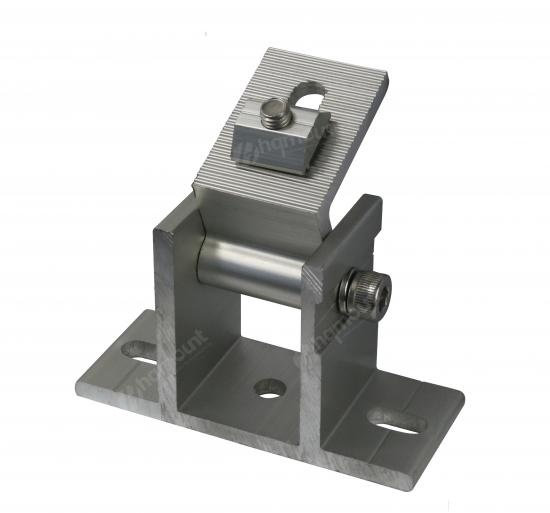

يتم تجميع أقواس القاعدة الأمامية مسبقًا.

تثبيت قوس قاعدة الأمامية على السطح ، وإصلاحه مع مسامير.

تركيب السكك الحديدية الأمامية

1. قم بتوصيل الترباس من خلال أخدود من المرفق.
2. نعلق الترباس في أخدود السكك الحديدية ، تدوير الترباس لإشراك الأخدود.
3. ربط الترباس لإصلاح السكك الحديدية ، تأكد من علامة في الجزء السفلي من الترباس هو العمودي إلى الأخدود.

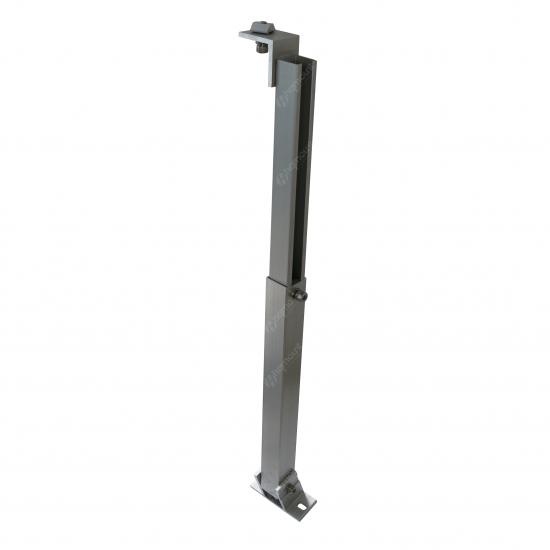

الدعم الخلفي مُجمَّع مسبقًا.

إصلاح لوحة للطاقة الشمسية على السكك الحديدية مع المشبك المشبك ونهاية.

1. انزلاق لوحة ضد لوحة مثبتة ، ثم ربط المشبك بين.

2. انزلاق المشبك النهاية بإحكام ضد لوحة وربطها. يجب أن يكون هناك هامش d = 25mm - 30mm.

تفاصيل التثبيت بين المشبك.

1. الإخراج الترباس في أخدود السكك الحديدية.

2. انزلاق الترباس إلى هذا المنصب بالقرب من الألواح الشمسية. جذب رئيس الترباس مع الأخدود.

3. fast انتر ، تأكد من علامة في الجزء السفلي من الترباس هو مواز للحافة الشمسية فريق.

تفاصيل التثبيت نهاية المشبك.

1. وضع الترباس في أخدود سكة حديدية.

2. حرك الترباس إلى الموقف بالقرب من الألواح الشمسية. جذب رئيس الترباس مع الأخدود.
3. ربط نهاية المشبك ، وجعل تأكد من علامة في أسفل الترباس موازية للحافة لوحة شمسية.
