مسمار تثبيت أرضي للطاقة الشمسية – الأساس الموثوق لمحطات الطاقة الشمسية

برغي تثبيت أرضي للمرساة الشمسية – الأساس الموثوق لمحطات الطاقة الشمسية

Q235B / Q355 • جلفنة بالغمس الساخن HDG 80μm • أقطار 48–114mm • أطوال 1.6–3.5m • التخصيص متاح

الميزات الميزاتات

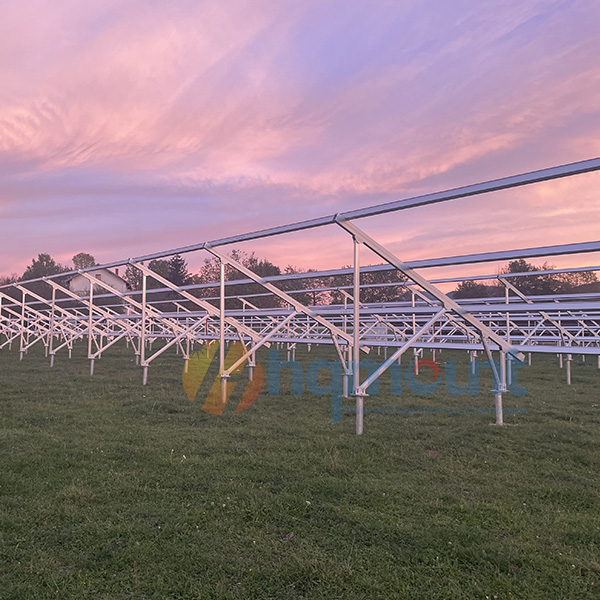

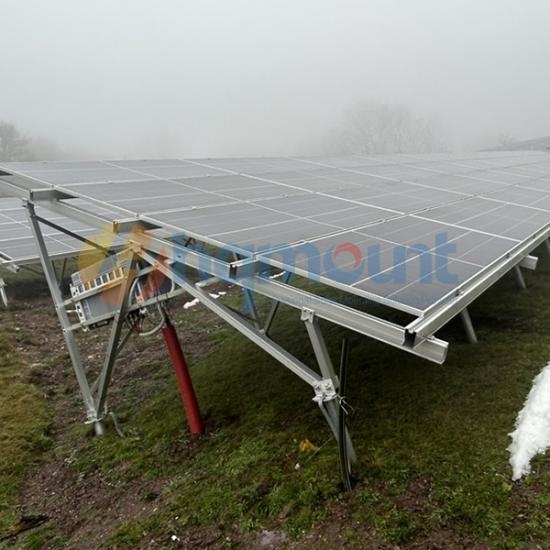

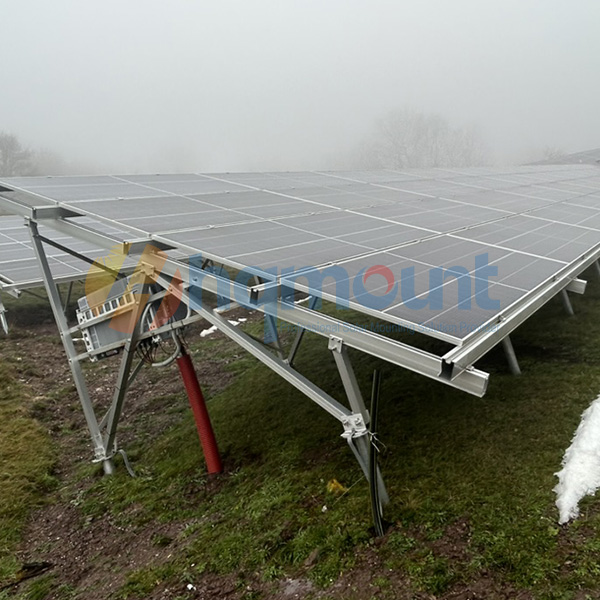

• أساس لمحطات الطاقة الشمسية النباتات

الـ الأساس الرئيسي لأنظمة التركيب الأرضي الكهروضوئية – سريع وموثوق وفعال من حيث التكلفة.

• سهل التثبيتالتركيب

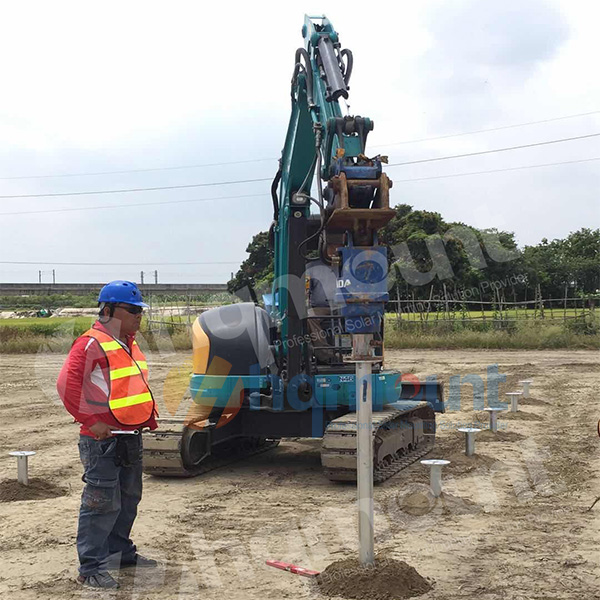

يُدفع داخل التربة باستخدام آلة حفر. في التربة الصخرية الصلبة يُجرى الحفر المسبق وصب الخرسانة للتثبيت الآمن.

• متعددة الأطوال

ثابت القياسي 1.6m ورقة صغيرة؛ أطوال مخصصة 2m و2.5m و3m و3.5m بناءً على قيمة N للتربة ومتطلبات الرياح.

• متعددة الأقطارات

القياسي 76mm؛ متاح أيضًا 48mm، 60mm، 89mm، 114mm.

• خيارات المادة

Q235B القياسي، Q355 عند الطلب.

• السطح حماية

بالغمس الساخن مجلفن (HDG) معيار 80 ميكرون، و100 ميكرون عند الطلب – عمر خدمة يزيد عن 25 عامًا.

• تخصيص

حجم الشفة (180 مم، 200 مم، 220 مم)، شكل الرأس، نصل نوع – جميعها قابلة للتخصيص وفقًا لمشروعك.

• الأنواع المتاحة

مع صفيحة أو بدونها؛ ورقة صغيرة ورقةأو ورقة كبيرة (للترب اللينة مثل الرمل، الشاطئ، مكبات النفايات)؛ قابلة للضبط للتضاريس غير المستوية؛ رأس على شكل U حسب الطلب.

الأنواع حسب الشفة

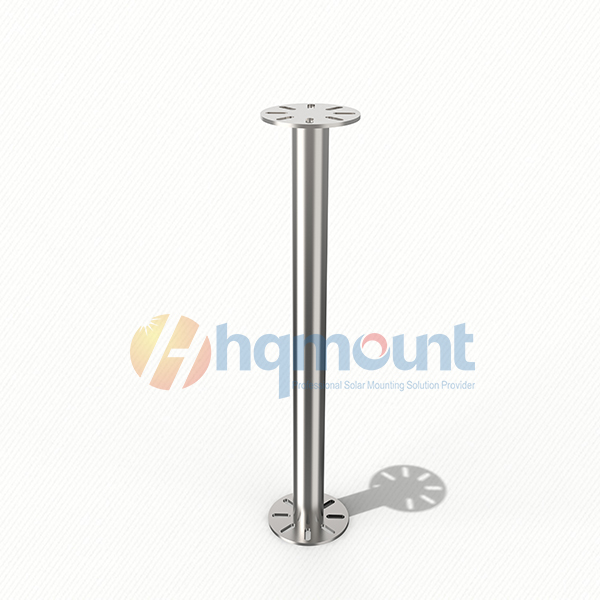

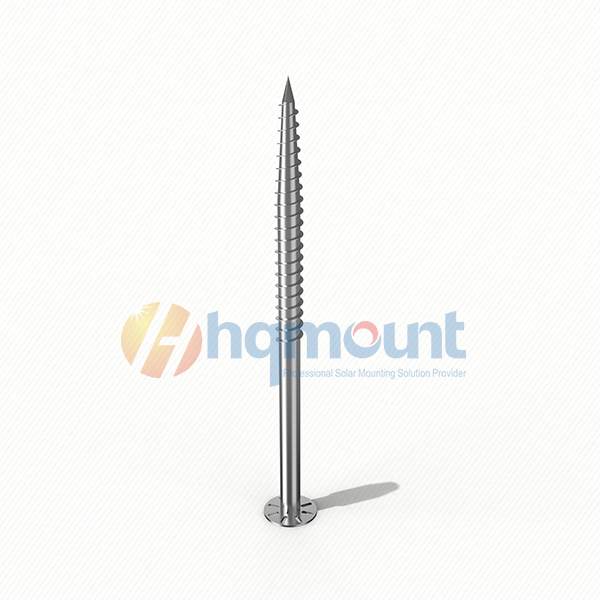

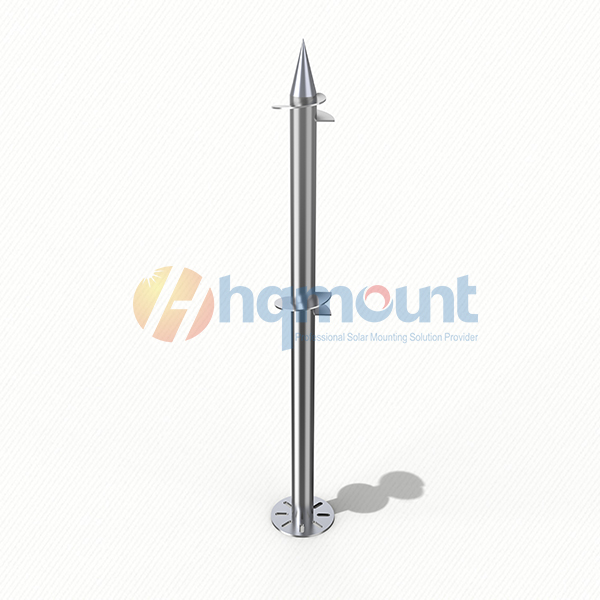

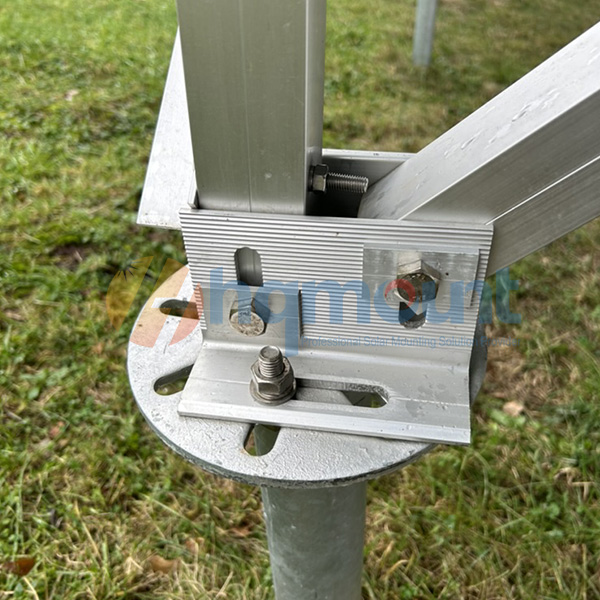

الشفة العلوية (مع صفيحة): الأكثر شيوعًا، مستخدمة على نطاق واسع – تتميز بشفة مثقبة مسبقًا للتوصيلات المثبتة بالمسامير

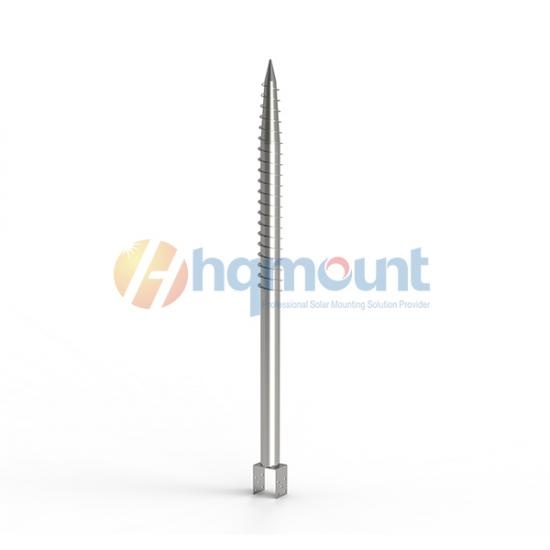

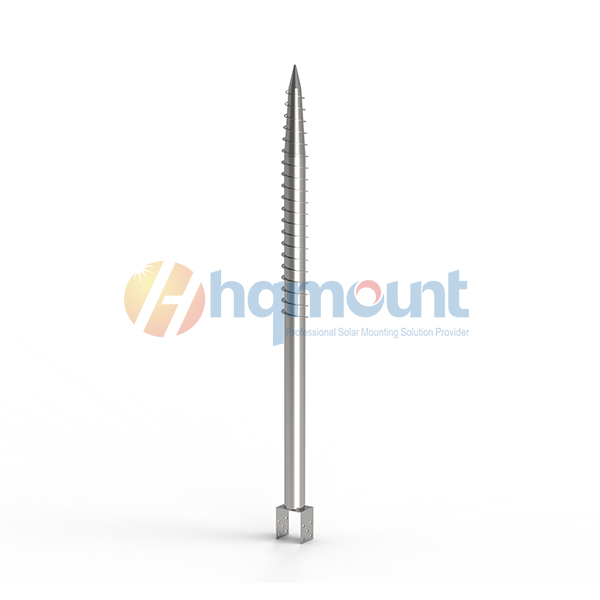

الجزء العلوي الأنبوبي (بدون صفيحة): ملحوم بشكل متماثل مع 3 أو 6 مسامير M12 (‏M16 عند الطلب) في الجزء العلوي

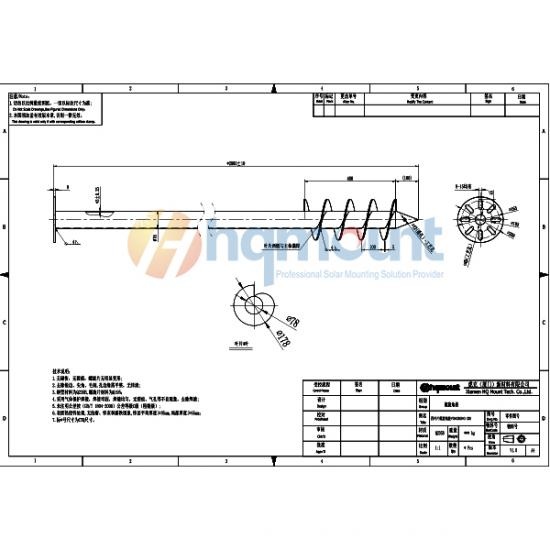

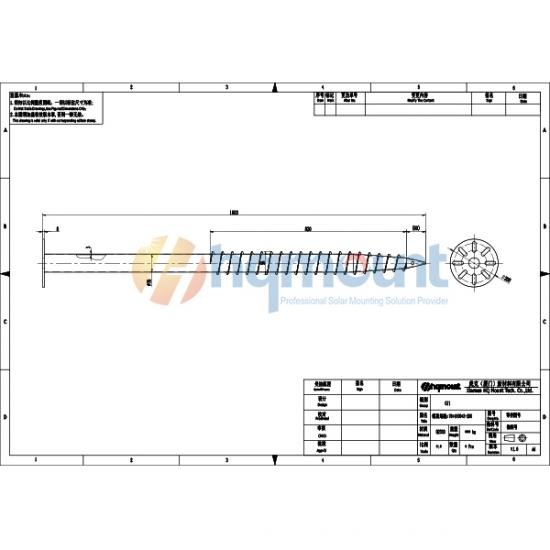

الشفة القياسية الحجمات (قطر 76 مم)-180 مم – سماكة 8 مم/ 200 مم – سماكة 8 مم (الأكثر شيوعًا، 8 فتحات شعاعية ممدودة – الخيار الافتراضي)/ 220 مم – سماكة 10 مم

الأنواع حسب ورقة / حلزون

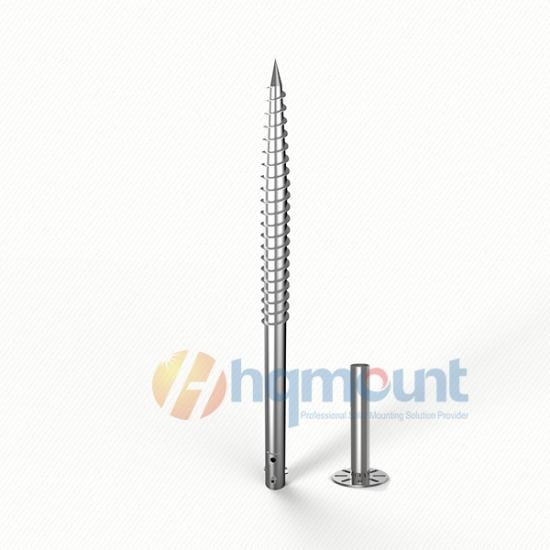

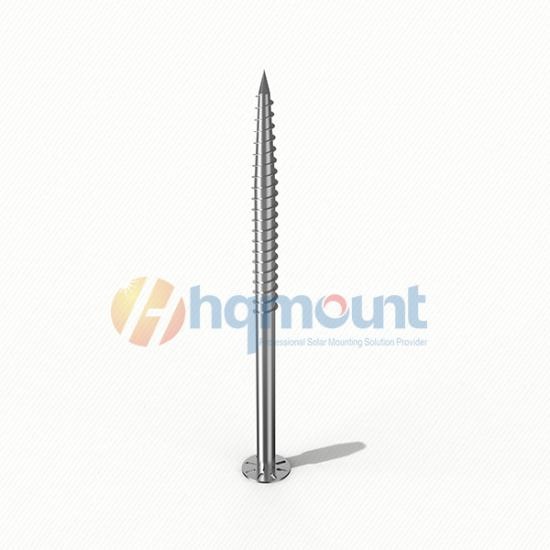

ورقة صغيرة: عرض 10 مم، سماكة 2 مم – معيار السوق، الأكثر شيوعًا

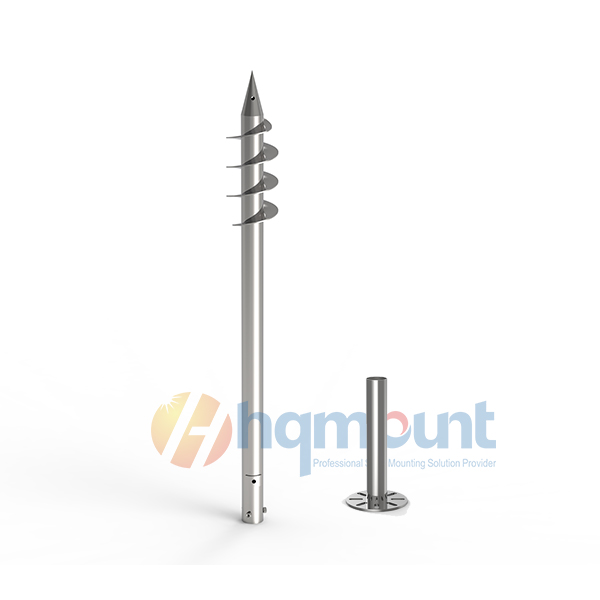

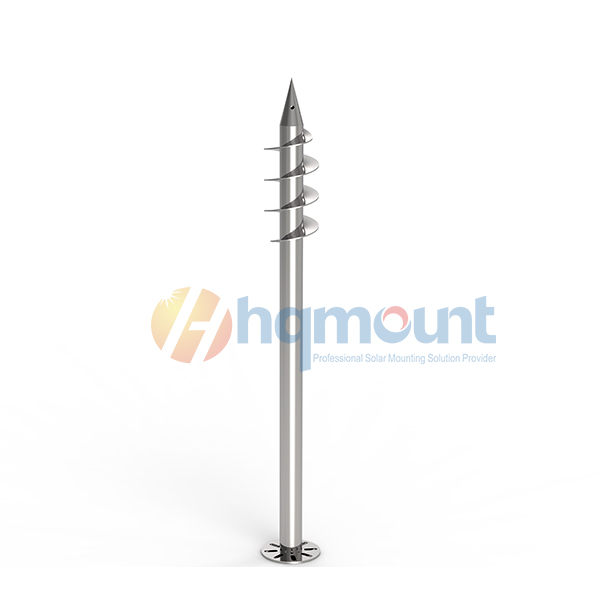

ورقة كبيرة: القطر الخارجي 176 مم، 200 مم، 250 مم – للترب اللينة مثل الرمل، الشاطئ، مكبات النفايات، المناطق الزراعية

• مصنّع لمباشر

تسعير مباشر من المصنع، جودة كاملة لمراقبة الجودة، وتسليم سريع.

• ضمان الجودة – تركيب الحامل مباشرة من المقر الرئيسي

مادة فحص المواد الخام:فولاذ Q235B / Q355 معتمد مع تقارير اختبار المطحنة

جودة اللحام: شفرات حلزونية ملحومة بدقة لتحقيق أداء متسق

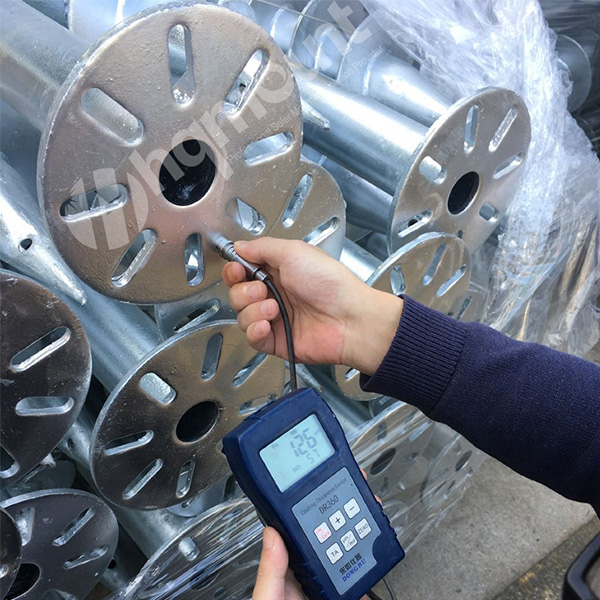

التحقق من طلاء HDG:اختبار السماكة (متوسط 80μm، مع فحص النقاط الدنيا بمتوسط 3 نقاط)

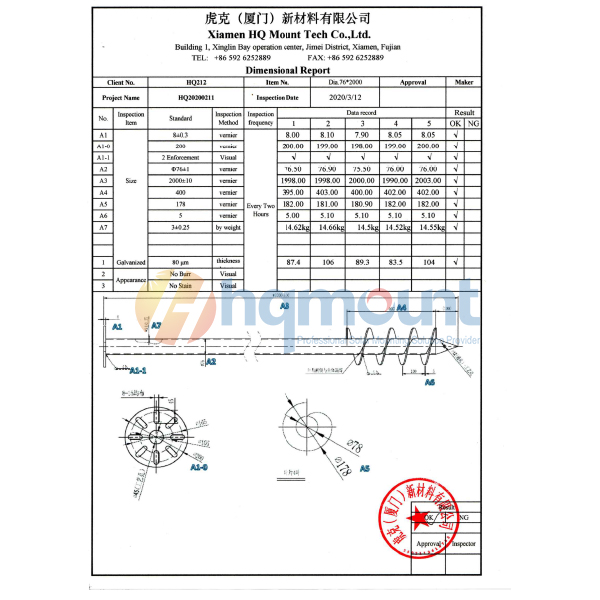

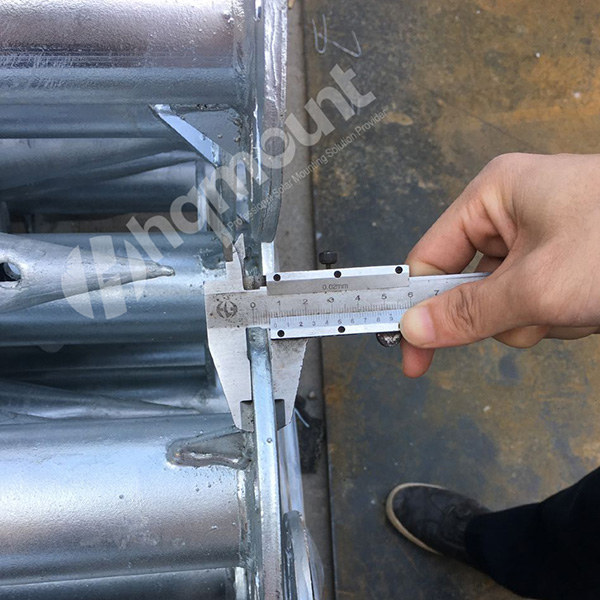

الفحص الأبعادي:القطر، والطول، وحجم الحافة، وقطر الحلزون تم التحقق منها جميعًا

• ملاءمة التربة

الترب المناسبة: طينيتربة طينية، تربة رملية

• غير مناسبة:

التربة دائمة التجمد / التربة المتجمدة: لا يمكن استخدامها خلال فترات التجمد – يتطلب البناء الموسمي

التربة ذات قيمة N منخفضة جدًا: N=يمكن للترب ذات N=1 استخدام مسامير التثبيت الأرضية، ولكن الكمية المطلوبة تزداد بشكل كبير، مما يجعل التكلفة غير مجدية

مناطق الصخور الكبيرة / الكتل الصخرية: لا يُنصح بها. بالنسبة للمناطق التي تحتوي على صخور صغيرة، يمكن لحام لقم حفر من السبائك برأس المسمار

• قدرة الاقتلاع

يتم تقييم قدرة الاقتلاع على مستويين:

1. المسمار نفسه: قوة الشد للمسمار – قيم التصميم متاحة عند الطلب

2. تفاعل المسمار + التربة:

المشاريع الصغيرة: بناءً على قيم الخبرة

المشاريع المتوسطة: محسوبة بناءً على قيم N المقدمة من العميل

المشاريع الكبيرة: اختيار محسوب + اختبار اقتلاع في الموقع مطلوب

تحتاج إلى كاملمحطة طاقة شمسيةحاملمع تفاصيل برغي التثبيت الأرضي
