مشبك تثبيت الألواح الشمسية للأنابيب المربعة – حلول مشابك الألواح الشمسية تناسب جميع الميزانيات
ألومنيوم بفتحتين • مسمار على شكل حرف U أو قضيب مسطح • فولاذ ZAM (أقل تكلفة) • مباشرة من المصنع
الحل 1 و2
–

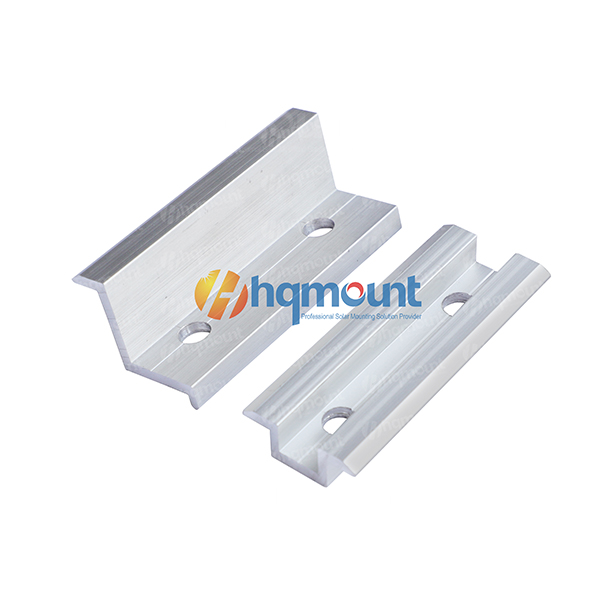

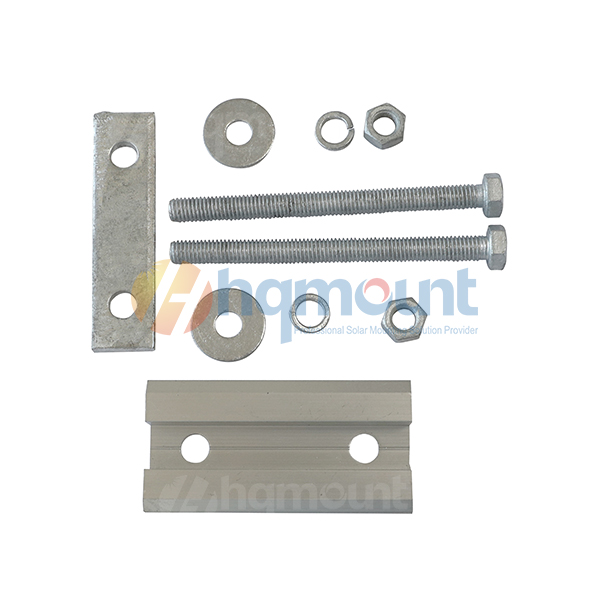

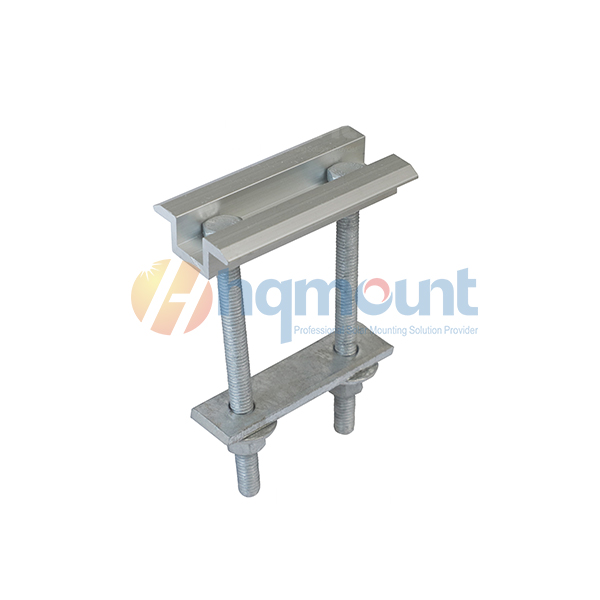

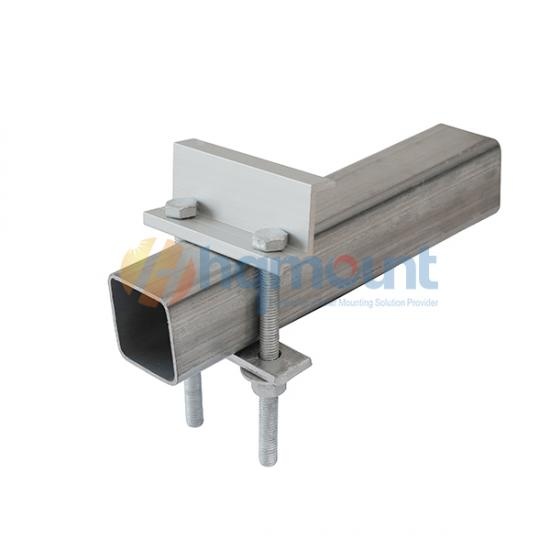

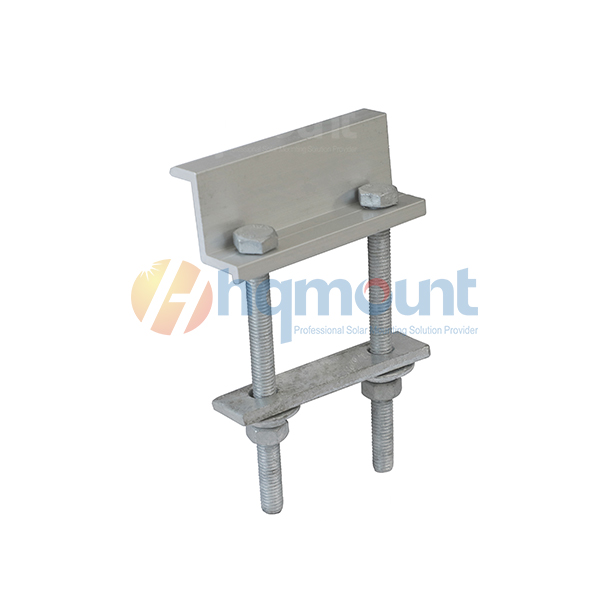

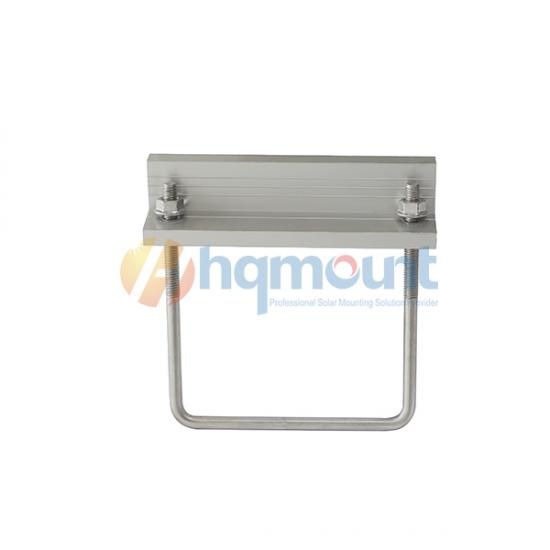

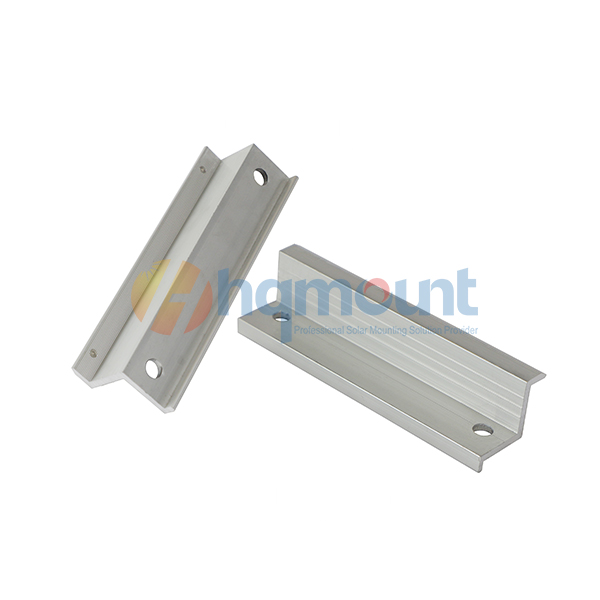

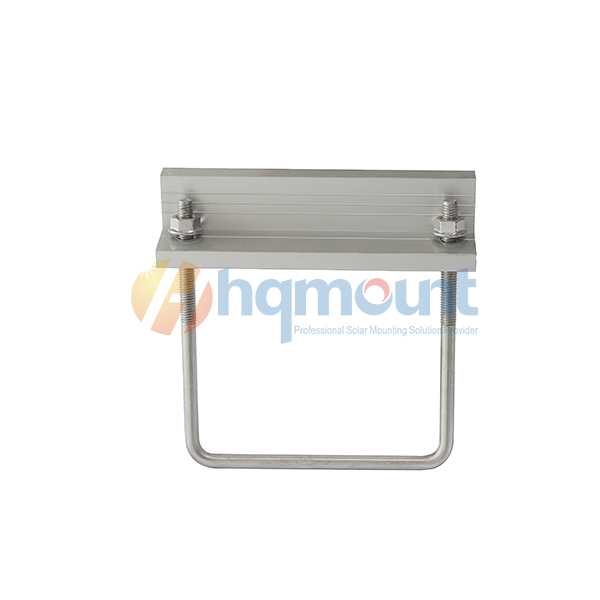

تثبيت من الجانب العلوي (مشبك ألومنيوم مزدوج الفتحات)
تثبيت الوضع:
لوحة شمسية مثبتة على الجانب العلوي من إطار الأنبوب المربع.
الحل 3
–

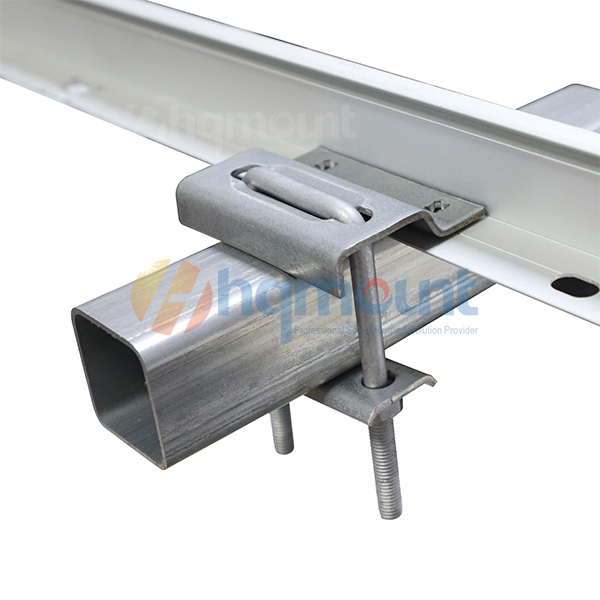

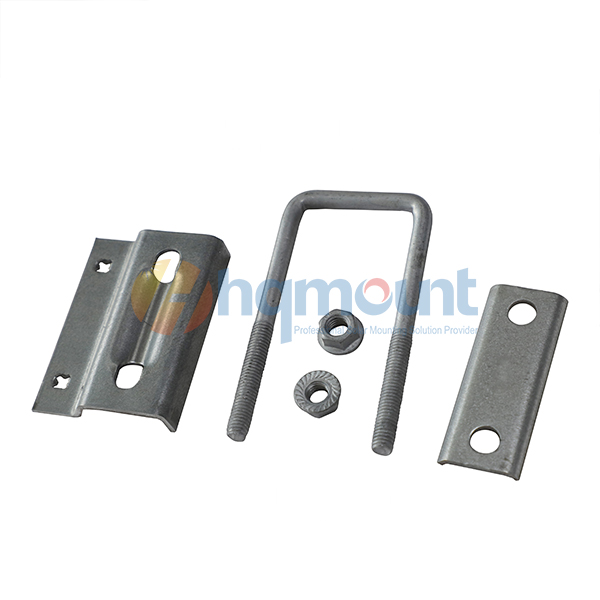

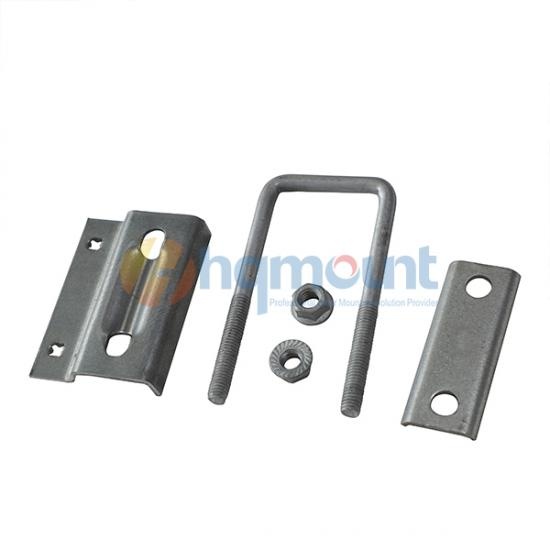

تثبيت الجانب السفلي (فولاذ زام)
–
(تكلفة أقل)
تثبيت الوضع:
لوحة شمسية مثبتة على الجانب السفلي من إطار الأنبوب المربع (أسفل الإطار).
- المادة: فولاذ مطلي بـ ZAM (S350GD+ZAM)
- أكثر فعالية من حيث التكلفة من الألومنيوم
- مقاومة للتآكل أفضل بمقدار 2-6 مرات من الجلفنة القياسية (SGS 4000H)
- مثالي لـ: المشاريع ذات الميزانية المحدودة، والتركيب المخفي أسفل الأنبوب
الحل 4
–

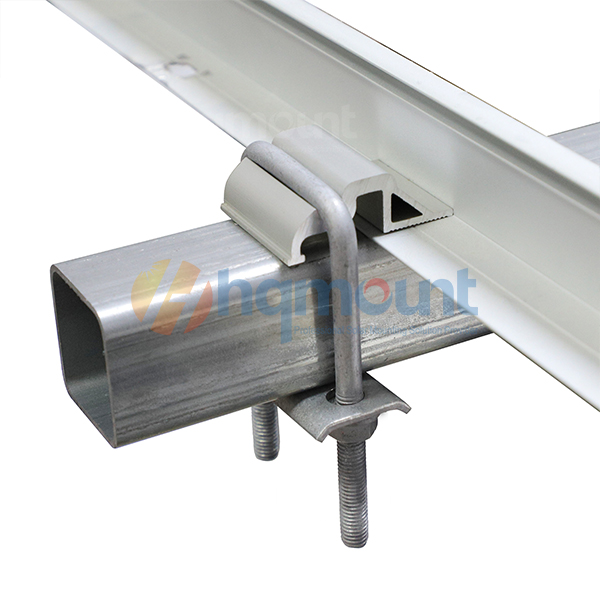

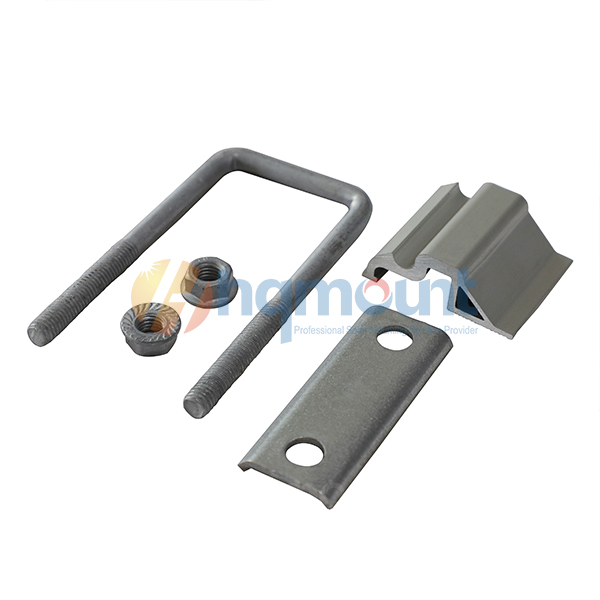

تثبيت الجانب السفلي (جزء علوي من الألومنيوم)
–
تصميم خاص)
تثبيت الوضع:
لوحة شمسية مثبتة على الجانب السفلي من إطار الأنبوب المربع، ولكن مع مكون علوي من الألومنيوم لمقاومة إضافية للتآكل.
- جزء علوي من الألومنيوم + تصميم مشبك جانبي سفلي
- يجمع بين متانة الألومنيوم وسهولة التركيب أسفل الهيكل
- يُوصى به لـ: المناطق الساحلية أو حيث يلزم التثبيت على الجانب السفلي ولكن يُفضل استخدام الألومنيوم
-
تشطيب مؤكسد (AA10)
μ
م)
ما هو موضع التركيب الذي يجب عليك اختياره؟
|
موضع التثبيت
|
الحلول
|
الأفضل لـ
|
رؤية اللوحة
|
|
الجانب العلوي (اللوحة العلوية)
|
الحل 1 و2
|
حوامل أرضية قياسية، سهولة الوصول
|
لوحة مرئية أعلى الهيكل
|
|
الجانب السفلي (اللوحة الموجودة أسفلها)
|
المحلول 3 (زام) أو المحلول 4 (الألومنيوم)
|
مشاريع جمالية، مواقف سيارات، تصميم منخفض، مثبتات مخفية
|
تكون اللوحة أسفل الإطار أو بمستوى سطحه.
|
أحجام الأنابيب المربعة المتوافقة
✅ 40 × 40 مم ✅ 40 × 60 مم ✅ 40 × 80 مم
تتوفر أحجام مخصصة عند الطلب، ما هو الحل الذي تستخدمه حاليًا؟

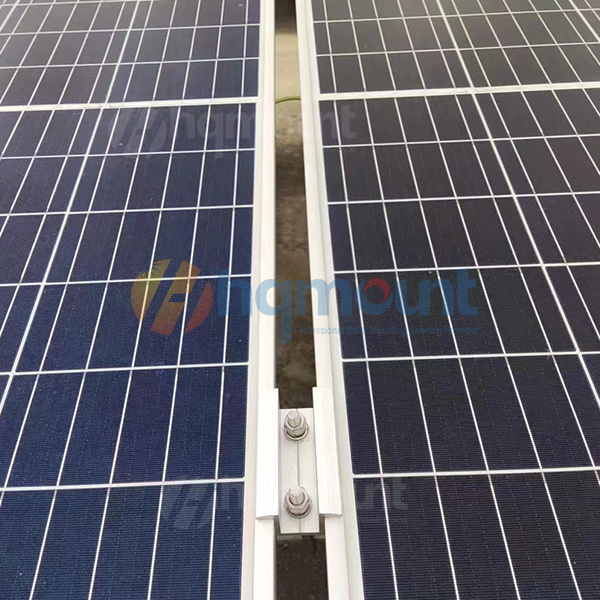

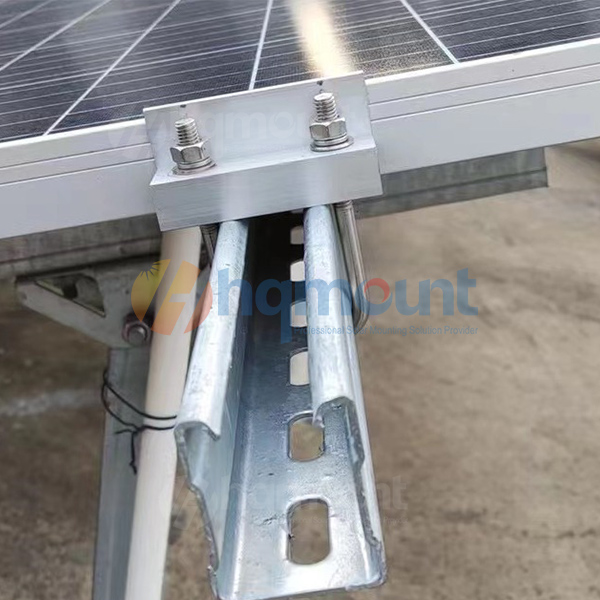

كما أنها مناسبة لخطط تثبيت الألواح الشمسية الأرضية المصنوعة من الفولاذ على شكل حرف U، والصورتان أعلاه هما مشروع HQ Mount في الشرق الأوسط بطول 80 مم و 100 مم.
