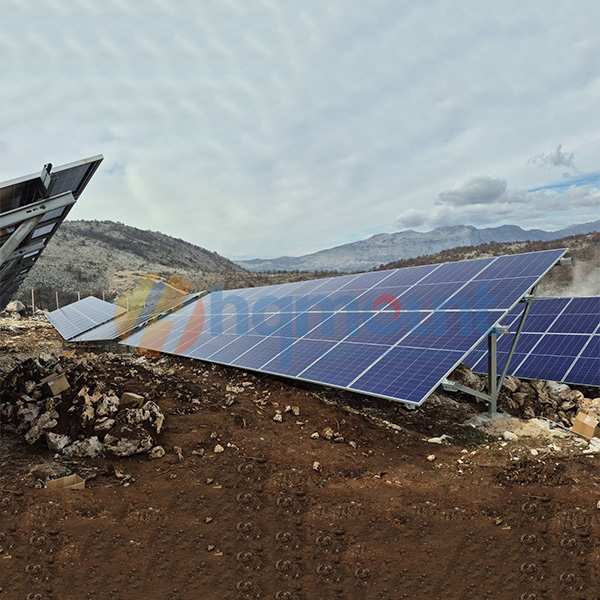

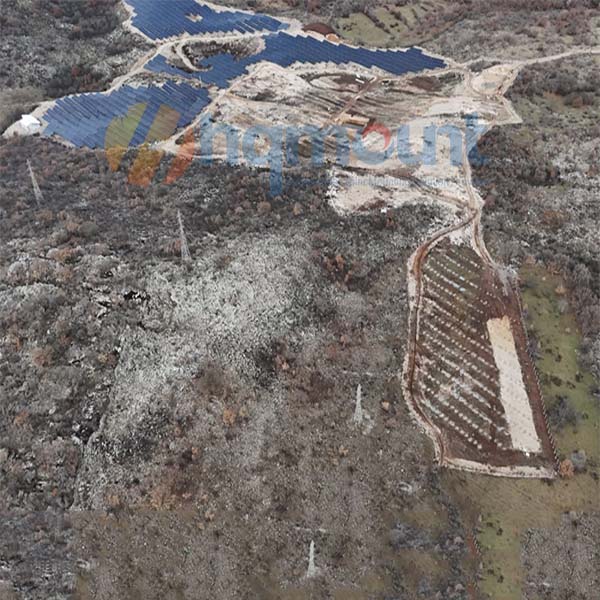

دراسة حالة مشروع: محطة طاقة شمسية بقدرة 5.6 ميجاواط في منطقة ذات تضاريس وعرة وكثيفة الثلوج

نظام رفوف فولاذية أرضية أحادي العمود GT2 | تركيب المقر الرئيسي

نظرة عامة على المشروع

تحدي

واجه الموقع صعوبتين رئيسيتين:

• أحمال ثلجية كثيفة – تطلب الأمر تصميمًا هيكليًا قويًا دون إفراط في الهندسة.
• أرض غير مستوية ومنحدرة – كانت أنظمة الأعمدة المزدوجة التقليدية تتطلب تسوية واسعة النطاق للأرض ومئات من الأساسات الإضافية

كان العميل بحاجة إلى حل يمكن أن يتكيف مع ارتفاعات الركائز المختلفة مع الحفاظ على سرعة التركيب وفعاليته من حيث التكلفة.

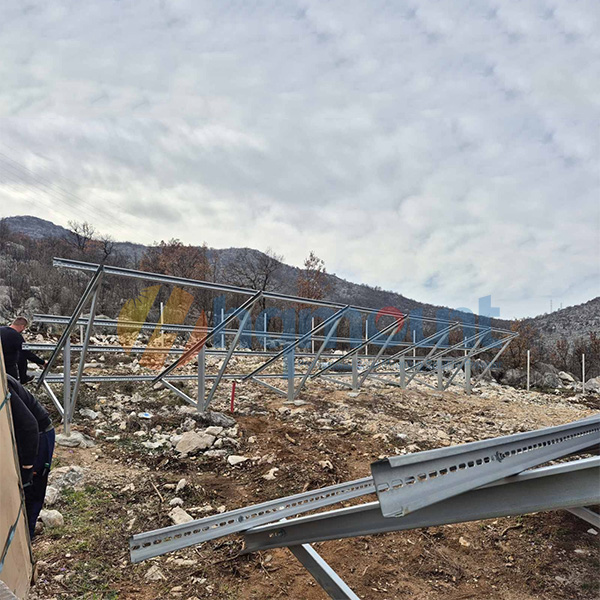

الحل: نظام HQ Mount GT2 أحادي العمود

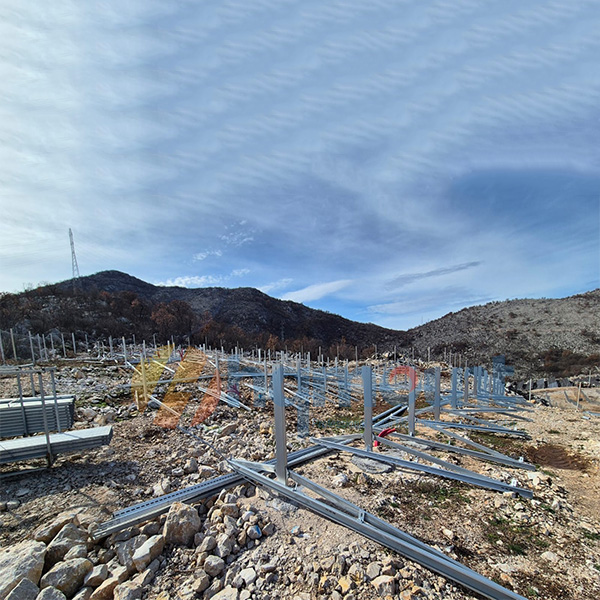

عمود واحد لكل متر من صفيف الألواح الشمسية – تستخدم كل مجموعة أساسًا واحدًا فقط، مما يقلل بشكل كبير من أعمال الحفر ووقت تركيب الركائز.

• ركيزة تثبيت شمسية قابلة للتعديل – تسمح الفتحات المتعددة في العمود بتعديل الارتفاع دون الحاجة إلى إعادة العمل، بالإضافة إلى مكونات قابلة للتعديل إضافية اختيارية للاختلافات الكبيرة
• هندسة مخصصة – قام فريقنا الداخلي بحساب أحمال الثلوج المحلية (أكثر من 2.5 كيلو نيوتن/متر مربع) ² ) وصمم الهيكل ليلبي هوامش الأمان وفقًا للمعايير الأوروبية
• اختبار التجميع المسبق في المصنع – تم بناء نموذج أولي كامل في منشأتنا لضمان ملاءمة جميع الأجزاء بشكل مثالي قبل الشحن
• مشابك تثبيت سريعة – تم الاستغناء عن الحفر في الموقع بفضل قضبان التثبيت الشمسية الحاصلة على براءة اختراع ومشابك تثبيت الألواح.

النتائج وآراء العملاء

• وقت التركيب: أسرع بنسبة 35% تقريبًا من نظام عمودين مماثل
• تكلفة الأساس: تم تخفيضها بنسبة 40% تقريبًا (كومة واحدة لكل مصفوفة مقابل اثنتين)
• السلامة الهيكلية: اجتاز جميع اختبارات التحميل بعد التثبيت
• رضا العملاء: " سأستخدم GT2 مرة أخرى في المشاريع المستقبلية في التضاريس الوعرة. "

لماذا يُعدّ GT2 مثاليًا للمناطق ذات الثلوج الكثيفة والتضاريس الوعرة؟

• عدد أقل من المؤسسات – حفر أقل، خرسانة أقل، وقت أقل
• مرونة في الارتفاع – يمكن تعديل كل عمود بشكل مستقل ليتناسب مع ميل الأرض
• متانة فولاذ زام – مقاومة للتآكل أفضل من الجلفنة القياسية بمقدار 2-6 مرات (تم اختبارها بواسطة SGS 4000H)
• مصمم لتحمل الأحمال الثقيلة – تضمن الحسابات المخصصة السلامة دون المبالغة في المواصفات.
• توصيل تم اختباره مسبقاً – لا مفاجآت في الموقع

هل لديك موقع صعب؟ دعنا ' حديث.

سيقوم فريقنا الهندسي بتصميم نظام GT2 مصمم خصيصًا لأحمال الثلوج/الرياح المحلية وظروف الأرض.
