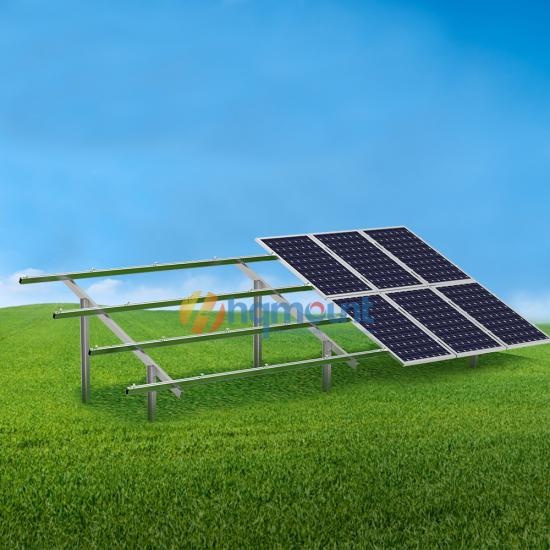

HQ mount الألمنيوم المركب مسبقًا الألواح الشمسية هيكل التركيب الأرضي لنظام الأرفف الشمسية
قوس أرضي مزدوج القطب يتم تطبيقه على الأنظمة الكهروضوئية التجارية والمنفعة الكبيرة على أرض غير رملية , مناسبة لتركيب الوحدة النمطية بدون إطار أو بدون إطار .

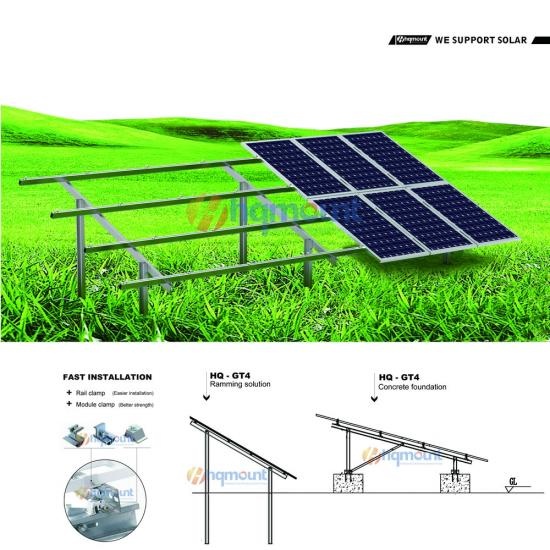

في نظام قطب مزدوج , يمكن أن تتراكم الأعمدة المفتوحة في الأرض من مسافة 1-2 متر بواسطة آلة الخوازيق بسرعة , ثم بسهولة تركيب الرف المركب مسبقًا .
تبسيط التثبيت والتأكد من سلامة الهيكل .
مزايا
1 . ملف تعريف فريد , توفير تكلفة المواد ؛
2 . تركيب بسيط , توفير تكلفة العمالة ؛
3 . دوران أفقي ورأسي متاح ؛
4 . تصميم مائل للداخل / الإيقاف , سهل التثبيت ؛
5 . مقاومة عالية للتآكل , ضمان طويل .
العنصر 1 2 3 4 5 6 7 8 9 وصف c120 عمود - 2697 مم c120 القطب -3902 مم
C100 شعاع - 3200 مم i82 السكك الحديدية 4100 مم لصق للسكك الحديدية I82 التجمع السكك الحديدية المشبك طقم نهاية المشبك 40 مللي متر عدة مشابك داخلية 40 مللي متر البراغي m12 * 30 الكمية . (قطعة) 3 3 3 8 4 24 8 28 6
ملاحظة: البعد أعلاه للإشارة فقط .
مشروع:
العنصر | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
وصف | c120 عمود - 2697 مم | c120 القطب -3902 مم | C100 شعاع - 3200 مم | i82 السكك الحديدية 4100 مم | لصق للسكك الحديدية I82 | التجمع السكك الحديدية المشبك | طقم نهاية المشبك 40 مللي متر | عدة مشابك داخلية 40 مللي متر | البراغي m12 * 30 |
الكمية . (قطعة) | 3 | 3 | 3 | 8 | 4 | 24 | 8 | 28 | 6 |
